Válvula de Control de Cantidad de Combustible (FQCV): Funcionamiento, Pruebas y Diagnóstico

FQCV (Fuel Quantity Control Valve): Señales, DTC, Pruebas con Osciloscopio y Diagnóstico

FQCV (Fuel Quantity Control Valve): señales, DTC y diagnóstico profesional

📅 Actualizado: 6 de septiembre de 2025

Aprende cómo funciona la FQCV/IMV, qué señal llega a cada pin (12V + PWM), cómo medir con osciloscopio y cuáles son los DTC más comunes cuando falla.

⚡ Resumen rápido

La FQCV/IMV regula el caudal de diésel que entra a la bomba de alta en un sistema Common Rail. La ECU la controla con PWM a masa (duty variable) mientras mantiene 12 V estables en el otro pin. Un caudal incorrecto provoca presión de riel fuera de objetivo: P0087 (baja) o P0088 (alta), entre otros.

Válvula FQCV apariencia general
Fig. 1. Apariencia típica de la válvula FQCV.

🔌 Señales y pines (qué llega a cada cable)

  • Pin A: 12 V de alimentación constante provistos por la ECU/relé principal.
  • Pin B: control PWM a masa desde la ECU. El duty cambia según la presión objetivo.
ℹ️ Al medir con osciloscopio verás PWM en el pin de control y 12 V estables en el pin de alimentación.

📏 Parámetros típicos (referencia de taller)

  • Voltaje alimentación: 12–14.4 V
  • Tipo de control: PWM a masa
  • Frecuencia PWM: 1–3 kHz (típico 1.2–2.5 kHz)
  • Duty en ralentí: 20–60 % (según fabricante)
  • Resistencia bobina: 2–8 Ω (temperatura ambiente)
  • Consumo: 0.5–1.5 A (picos mayores al activar)

Estos valores son orientativos. Verifica especificaciones del fabricante y temperatura de la pieza.

🧪 Pruebas con osciloscopio

1) Voltaje vs Corriente (prueba completa)

  1. CH1 (20 V): punta al pin de control PWM, masa al chasis.
  2. CH2: pinza AC/DC ±20 A sobre uno de los cables (sin abrir circuito).
  3. Motor en ralentí y en aceleraciones suaves; compara con Fig. 2.

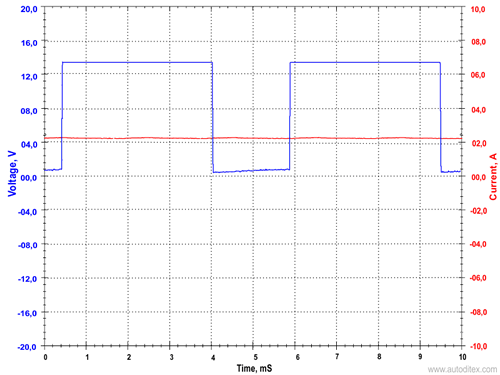

FQCV: forma de voltaje y corriente
Fig. 2. Medición simultánea de voltaje (PWM) y corriente.

2) Solo voltaje (prueba rápida)

  1. CH1 (20 V): punta al pin de control, masa al chasis.
  2. Ralentí; la onda debe ser similar a Fig. 3 (PWM estable sin caídas a 0 V por mal contacto).

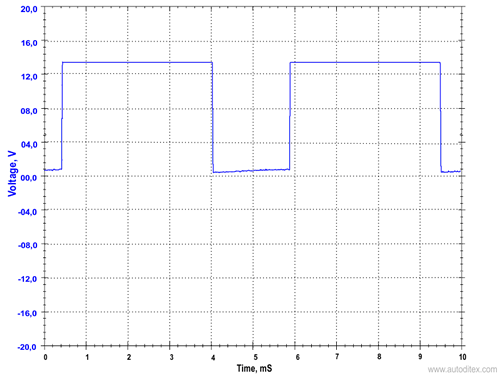

FQCV: señal PWM típica
Fig. 3. Señal PWM típica de control.
⚠️ No alimentes la válvula directo a 12 V. Está diseñada para modulación PWM; puedes dañar el solenoide o la ECU.

🧰 Checklist de diagnóstico (paso a paso)

  1. Batería/masas: 12–12.6 V en reposo, >13.7 V en marcha; caída a masa < 0.1 V.
  2. Continuidad: desde ECU a FQCV (pin de control) y 12 V al pin de alimentación. Repara falsos contactos/oxidación.
  3. Alimentación presente: 12 V estables en el pin A con llave ON y motor en marcha.
  4. PWM: presencia de señal, frecuencia estable, duty coherente con presión objetivo.
  5. Comparativa rail: con escáner, observa presión deseada vs real en ralentí y al acelerar.
  6. Hidráulica: filtro, bomba de baja, retorno, fugas/aire en líneas. Contaminación = síntomas “raros”.
  7. Prueba con otra FQCV compatible o banco si sospechas del solenoide.

🚫 Errores frecuentes

  • Medir corriente en serie abriendo el circuito: usa pinza para no introducir resistencias ni errores.
  • Concluir fallo de FQCV sin revisar hidráulica: P0087 suele ser falta de suministro o aire en líneas.
  • No revisar masas de ECU: masas deficientes alteran duty y lectura de sensores.
  • Aplicar 12 V directos para “probar”: alto riesgo de daño.

🛡️ Seguridad y buenas prácticas

  • Usa guantes y protección ocular; trabaja con motor en frío cuando sea posible.
  • Despresuriza el sistema antes de desconectar líneas; el diésel a alta presión es peligroso.
  • No fumes ni uses herramientas que generen chispas cerca de circuitos de combustible.

🧾 DTC comunes cuando falla la FQCV

  • P0001 – Fuel Volume Regulator Control Circuit/Open.
  • P0002 – Fuel Volume Regulator Control Range/Performance.
  • P0003 – Fuel Volume Regulator Control Circuit Low.
  • P0004 – Fuel Volume Regulator Control Circuit High.
  • P0089 – Fuel Pressure Regulator Performance.
  • P0087 – Fuel Rail/System Pressure Too Low.
  • P0088 – Fuel Rail/System Pressure Too High.

Síntomas: arranque difícil, tironeos, pérdida de potencia y modo emergencia. Verifica primero alimentación + masa de ECU, continuidad a la FQCV y contaminación/fugas en el circuito.

🧠 Glosario de términos

FQCV / IMV: válvula que dosifica el caudal de diésel hacia la bomba de alta.

PWM (Modulación por Ancho de Pulso): señal cuadrada cuyo “duty” regula la fuerza del solenoide.

Common Rail: sistema de inyección con riel común a alta presión para todos los inyectores.

Solenoide: bobina que al energizarse mueve un émbolo para abrir/cerrar el paso de combustible.

Duty Cycle: porcentaje de tiempo que la señal permanece activa dentro de un periodo.

Pinza AC/DC: accesorio que mide corriente sin abrir el circuito.

📲 Potencia tu diagnóstico con AP Tools PRO

AP Tools PRO te ayuda a trabajar más rápido: conversores técnicos, informes PDF para tus clientes, base DTC con IA y módulos en desarrollo (OBD-II en vivo, compresímetro Bluetooth, probador de sensores). Si este contenido te sirvió, dale una oportunidad a nuestra app.

❓ Preguntas frecuentes

¿Por qué un pin tiene 12 V y el otro PWM?

Es un diseño de feed alto con control a masa: la ECU entrega 12 V estables y regula el retorno con PWM para ajustar el caudal.

¿Qué duty es normal en ralentí?

Varía por marca, pero suele estar entre 20–60 %. Cambios bruscos o duty extremo indican problema de caudal, fugas o lectura de presión.

¿Puedo puentear la FQCV a batería para probar?

No. La válvula está diseñada para control PWM; alimentarla directa puede dañar el solenoide y/o la ECU.

Tengo P0087, ¿por dónde empiezo?

Filtro de combustible y bomba de baja, fugas/aire en tuberías, FQCV sucia/atascada; luego compara presión deseada vs real con escáner.
